Turks Head Knots

How to configure Turks Head Knots (THK).

Examples

The traditional Turks Head Knot is column coded. As the foundation for other interweaves, THKs can be either column or row coded.

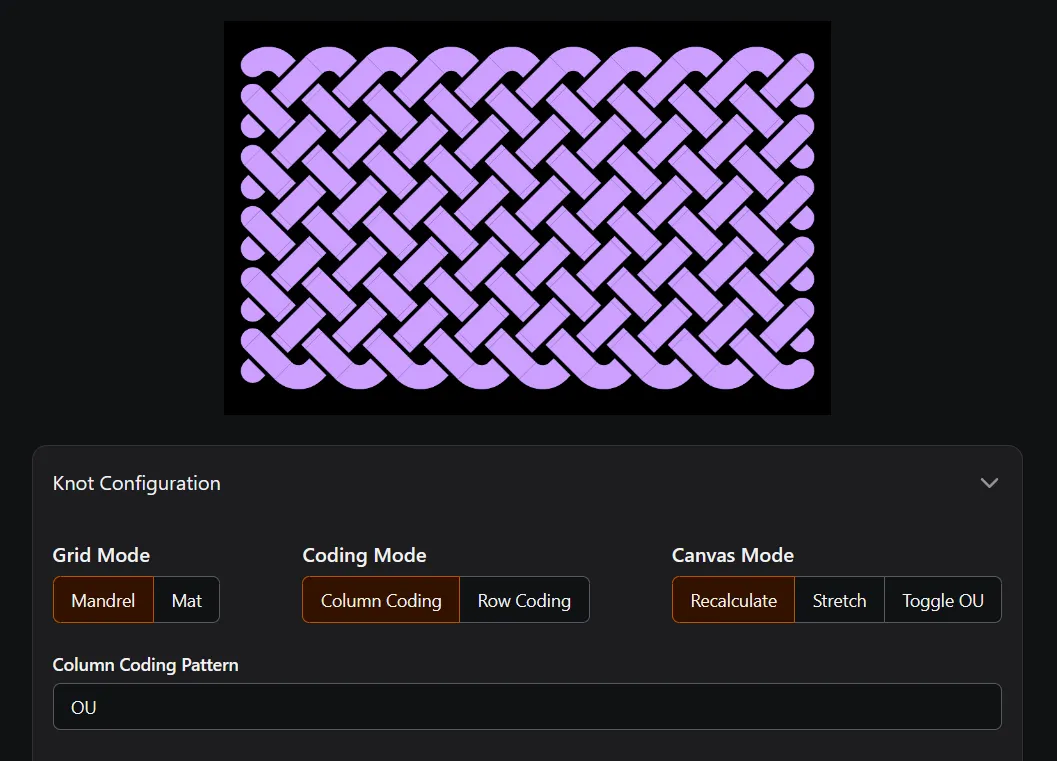

Column Coded

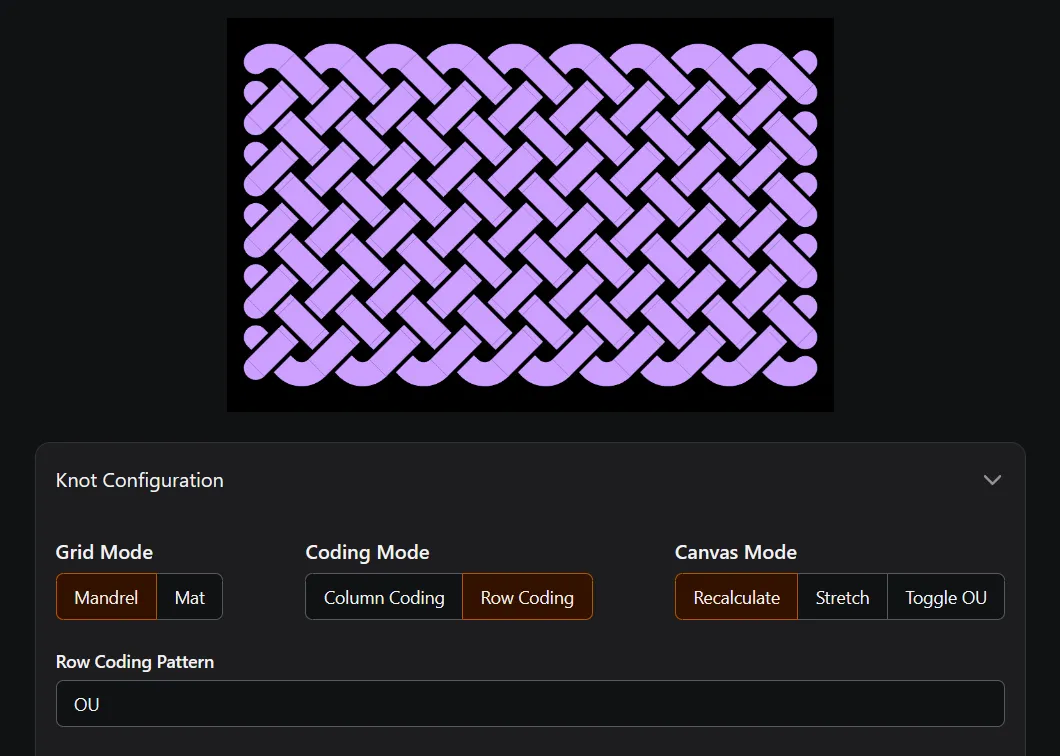

Row Coded

Knot Configuration

Input	Value
Grid Mode	Mandrel
Coding Mode	Column, Row
Coding Pattern	O1U1
Bight Nests	1
Shift Bottom Bights	0

2 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
2	3	4	4	4	4
2	5	4	6	8	8
2	7	4	8	12	12
2	9	4	10	16	16
2	11	4	12	20	20
2	13	4	14	24	24
2	15	4	16	28	28
2	17	4	18	32	32
2	19	4	20	36	36
2	21	4	22	40	40
2	23	4	24	44	44
2	25	4	26	48	48
2	27	4	28	52	52
2	29	4	30	56	56

3 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
3	4	6	5	9	9
3	5	6	6	12	12
3	7	6	8	18	18
3	8	6	9	21	21
3	10	6	11	27	27
3	11	6	12	30	30
3	13	6	14	36	36
3	14	6	15	39	39
3	16	6	17	45	45
3	17	6	18	48	48
3	19	6	20	54	54
3	20	6	21	57	57
3	22	6	23	63	63
3	23	6	24	66	66
3	25	6	26	72	72
3	26	6	27	75	75
3	28	6	29	81	81
3	29	6	30	84	84

4 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
4	3	8	4	8	8
4	5	8	6	16	16
4	7	8	8	24	24
4	9	8	10	32	32
4	11	8	12	40	40
4	13	8	14	48	48
4	15	8	16	56	56
4	17	8	18	64	64
4	19	8	20	72	72
4	21	8	22	80	80
4	23	8	24	88	88
4	25	8	26	96	96
4	27	8	28	104	104
4	29	8	30	112	112

5 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
5	3	10	4	10	10
5	4	10	5	15	15
5	6	10	7	25	25
5	7	10	8	30	30
5	8	10	9	35	35
5	9	10	10	40	40
5	11	10	12	50	50
5	12	10	13	55	55
5	13	10	14	60	60
5	14	10	15	65	65
5	16	10	17	75	75
5	17	10	18	80	80
5	18	10	19	85	85
5	19	10	20	90	90
5	21	10	22	100	100
5	22	10	23	105	105
5	23	10	24	110	110
5	24	10	25	115	115
5	26	10	27	125	125
5	27	10	28	130	130
5	28	10	29	135	135
5	29	10	30	140	140

6 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
6	5	12	6	24	24
6	7	12	8	36	36
6	11	12	12	60	60
6	13	12	14	72	72
6	17	12	18	96	96
6	19	12	20	108	108
6	23	12	24	132	132
6	25	12	26	144	144
6	29	12	30	168	168

7 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
7	3	14	4	14	14
7	4	14	5	21	21
7	5	14	6	28	28
7	6	14	7	35	35
7	8	14	9	49	49
7	9	14	10	56	56
7	10	14	11	63	63
7	11	14	12	70	70
7	12	14	13	77	77
7	13	14	14	84	84
7	15	14	16	98	98
7	16	14	17	105	105
7	17	14	18	112	112
7	18	14	19	119	119
7	19	14	20	126	126
7	20	14	21	133	133
7	22	14	23	147	147
7	23	14	24	154	154
7	24	14	25	161	161
7	25	14	26	168	168
7	26	14	27	175	175
7	27	14	28	182	182
7	29	14	30	196	196
7	30	14	31	203	203

8 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
8	3	16	4	16	16
8	5	16	6	32	32
8	7	16	8	48	48
8	9	16	10	64	64
8	11	16	12	80	80
8	13	16	14	96	96
8	15	16	16	112	112
8	17	16	18	128	128
8	19	16	20	144	144
8	21	16	22	160	160
8	23	16	24	176	176
8	25	16	26	192	192
8	27	16	28	208	208
8	29	16	30	224	224

9 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
9	4	18	5	27	27
9	5	18	6	36	36
9	7	18	8	54	54
9	8	18	9	63	63
9	10	18	11	81	81
9	11	18	12	90	90
9	13	18	14	108	108
9	14	18	15	117	117
9	16	18	17	135	135
9	17	18	18	144	144
9	19	18	20	162	162
9	20	18	21	171	171
9	22	18	23	189	189
9	23	18	24	198	198
9	25	18	26	216	216
9	26	18	27	225	225
9	28	18	29	243	243
9	29	18	30	252	252

10 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
10	3	20	4	20	20
10	7	20	8	60	60
10	9	20	10	80	80
10	11	20	12	100	100
10	13	20	14	120	120
10	17	20	18	160	160
10	19	20	20	180	180
10	21	20	22	200	200
10	23	20	24	220	220
10	27	20	28	260	260
10	29	20	30	280	280

11 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
11	3	22	4	22	22
11	4	22	5	33	33
11	5	22	6	44	44
11	6	22	7	55	55
11	7	22	8	66	66
11	8	22	9	77	77
11	9	22	10	88	88
11	10	22	11	99	99
11	12	22	13	121	121
11	13	22	14	132	132
11	14	22	15	143	143
11	15	22	16	154	154
11	16	22	17	165	165
11	17	22	18	176	176
11	18	22	19	187	187
11	19	22	20	198	198
11	20	22	21	209	209
11	21	22	22	220	220
11	23	22	24	242	242
11	24	22	25	253	253
11	25	22	26	264	264
11	26	22	27	275	275
11	27	22	28	286	286
11	28	22	29	297	297
11	29	22	30	308	308
11	30	22	31	319	319

12 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
12	5	24	6	48	48
12	7	24	8	72	72
12	11	24	12	120	120
12	13	24	14	144	144
12	17	24	18	192	192
12	19	24	20	216	216
12	23	24	24	264	264
12	25	24	26	288	288
12	29	24	30	336	336

13 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
13	3	26	4	26	26
13	4	26	5	39	39
13	5	26	6	52	52
13	6	26	7	65	65
13	7	26	8	78	78
13	8	26	9	91	91
13	9	26	10	104	104
13	10	26	11	117	117
13	11	26	12	130	130
13	12	26	13	143	143
13	14	26	15	169	169
13	15	26	16	182	182
13	16	26	17	195	195
13	17	26	18	208	208
13	18	26	19	221	221
13	19	26	20	234	234
13	20	26	21	247	247
13	21	26	22	260	260
13	22	26	23	273	273
13	23	26	24	286	286
13	24	26	25	299	299
13	25	26	26	312	312
13	27	26	28	338	338
13	28	26	29	351	351
13	29	26	30	364	364
13	30	26	31	377	377

14 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
14	3	28	4	28	28
14	5	28	6	56	56
14	9	28	10	112	112
14	11	28	12	140	140
14	13	28	14	168	168
14	15	28	16	196	196
14	17	28	18	224	224
14	19	28	20	252	252
14	23	28	24	308	308
14	25	28	26	336	336
14	27	28	28	364	364
14	29	28	30	392	392
15	4	30	5	45	45

15 Bights

Bights	Parts	Columns	Rows	Crossings	Facets
15	7	30	8	90	90
15	8	30	9	105	105
15	11	30	12	150	150
15	13	30	14	180	180
15	14	30	15	195	195
15	16	30	17	225	225
15	17	30	18	240	240
15	19	30	20	270	270
15	22	30	23	315	315
15	23	30	24	330	330
15	26	30	27	375	375
15	28	30	29	405	405
15	29	30	30	420	420
